Жмите и создавайте свой сайт   Очень хотелось бы, уважаемые посетители нашего сайта, рассказать вам про телефонию, разного рода телефонные аппараты, про принцип их работы, ремонта и монтажа телефонных линий. Потому я давно хотел, и наконец все же нашел время, написать для вас это пособие телефониста. Пусть содержимое этой статьи станет для вас полезным в вашей работе и, особенно по началу трудовой деятельности, поможет вам разобраться в элементарном.
  И так, начнем. А начнем с инструментов. Для работы вам понадобятся те же инструменты что и электрику, смотрите здесь, и еще два, а именно, трубка для проверки телефонных линий и низкочастотный генератор, к которым я вернусь позже. А вообще советую вам прочитать все это пособие электрика так, как для работы телефониста оно обязательно пригодиться, и полезен для вас будет весь этот сайт, потому советую добавить его в закладки (избранное).
  Теперь поговорим о телефонии. Начну с небольшого, общеобразовательного рассказа. Знаете ли вы как работает телефонная связь? Да очень просто, от автоматической телефонной станции (АТС) к каждому телефонному аппарату подводится отдельно пара проводов. Сама АТС представляет собой набор сложнейшей аппаратуры, в основе работы которой лежит коммутационная логика. АТС сразу чувствует поднятие трубки на вашем телефонном аппарате, и после поднятия трубки готова принимать от вас команды. Команды вы посылаете с помощью наборника, или устройства набора номера на вашем телефонном аппарате. Каждая набранная вами цифра указывает поэтапно путь к вашему абоненту, а после набора последней цифры абоненту на телефонный аппарат посылается индукторный вызов, а именно переменное напряжение 80-127 вольт. Логика первых АТС базировалась на согласовании между собой огромного количества шаговых искателей. Собственно для этого шаговый искатель и был придуман. Это прибор с набором стационарных контактов (25-50 и больше), и одним бегущим контактом который по ним перемещается на расстояние равное количеству импульсов которые на него поступают от наборников телефонных аппаратов. Потом появились координатные АТС, в основе работы которых лежит логика на релереле соединения линий (РСЛ), многократных координатных соединителях (МКС) соединенных шнуровыми комплектами. В данный момент на смену координатным АТС приходят цифровые, которые представляют собой специализированную ЭВМ, в основе работы которой лежит программа которую можно менять путем перепрограммирования с ПК или с базового телефонного аппарата.

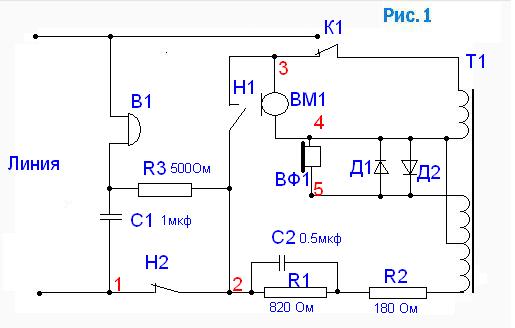

  Ну вот, поверхностное преставление о АТС вы уже имеете, но начинать надо с более простого, например с простейшей схемы телефонного аппарата:

  Это схема телефонного аппарата ТА-68м. Она состоит из звонковой и разговорной цепи. Эту схему, если вы собираетесь на далее заниматься телефонией, вам нужно знать наизусть. Давайте рассмотрим принцип ее работы. Обратите внимание на переключатель К1, на схеме он находится в положении лежащей трубки. К линии подключена только звонковая цепь состоящая из конденсатора С1 и звонка В1. Когда на схему поступает переменное напряжение индукторного вызова, то переменку конденсатор через себя пропускает и звонок начинает звенеть. При поднятии трубки переключатель К1 отключает звонковую цепь и включает разговорную. АТС это чувствует, перестает посылать индукторное напряжение и соединяет с абонентом. Теперь другой вариант, вы первыми подымаете трубку и начинаете набирать номер абонента. Н1 и Н2 на схеме, это контакты наборника в исходном положении. Сам наборник подсоединяется к схеме в точках 1,2,3. Вы начинаете набирать номер и контакты эти начинают переключаться по мере вращения диска. В итоге в линию начинают посылаться импульсы. АТС эти импульсы распознает и соединяет вас с абонентом согласно набранному вами номеру.

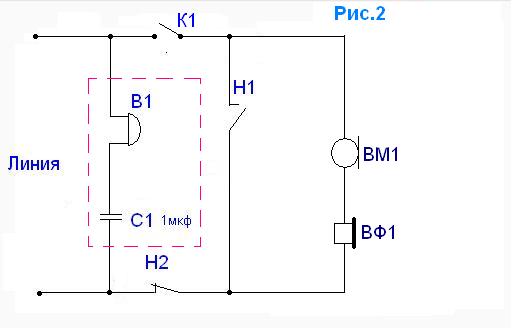

  Вас может пугает сложность этой схемы? Нет ничего сложного! Трансформатор Т1 служит для подавления шумов и улучшения качества связи, для этого так же предназначены резисторы R1, R2, R3, и конденсатор С2. Диоды Д1 и Д2 предназначены для защиты от щелчков в динамике ВФ1, которые являются следствием образования переходных токов в переключателях. ВМ1- микрофон трубки. 3,4,5 –контакты подсоединения трубки к телефонному аппарату. Как видите, ничего сложного! И вообще, эту схему можно упростить к следующему виду:
  Эта схема будет работать, и если вам нужно сделать простейший телефонный аппарат, то можете смело сделать его по этой схеме. В качестве К1 можно использовать любой тумблер или выключатель, звонковая цепь при разговоре создавать помех не будет. Как видите на рис.2 звонковая цепь обведена красной пунктирной линией. Что я этим хотел сказать? А хотел я этим сказать следующее, если конденсатор и звонок выбросить, то мы получим, ВНИМАНИЕ, схему нашей монтажной трубки для проверки телефонных линий, которая просто необходима в работе каждому телефонисту.

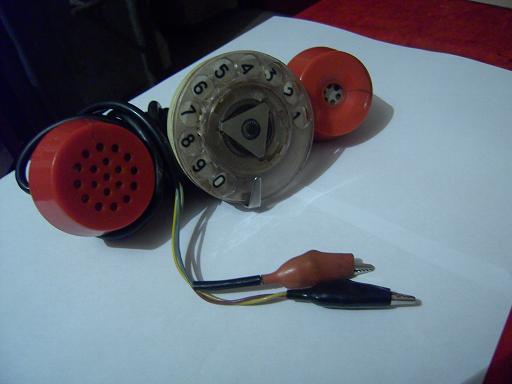

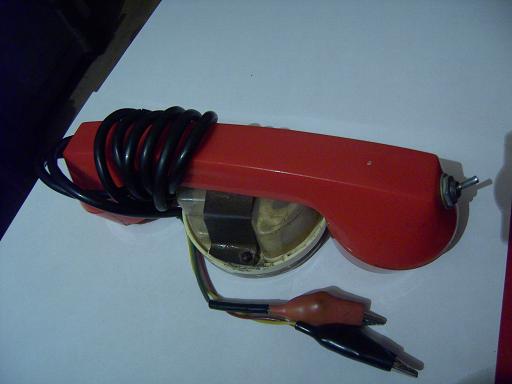

  А выглядеть наша монтажная трубка должна следующим образом:





  Ну вот, схема есть и на картинках показано то, что у вас должно получиться, осталось уточнить только некоторые моменты. Сначала обратите внимание на наборник. Он бывает на 5 контактов и на 3 (5 проводов и 3 провода). Но не зависимо от того, на 5 или на 3 вывода наборник, ищите 1 общий вывод в состоянии спокойствия замкнутый на другой (Рис.2, Н2), и чтоб этот же общий, при наборе номера, осуществлял серию замыканий на противоположный контакт (Рис.2, Н1), а 2 остальные, в данном случае, получается вам не нужны. Обратите внимание так же на то, что наборник крепится к трубке с помощью саморобной, согнутой пластины и болтиков. Вряд ли вы придумаете какое то лучшее крепление. В верхней части трубки размещается выключатель К1 (обычный тумблер). Ну вот трубка у вас уже есть, можно конечно использовать не с механическим наборником, а электронную трубку, но там стоят фильтры, и с помощью электронной трубки у вас может не получится определить землит ли линия или нет.
  И еще вам нужна одна вещь, которая существенно облегчит вам работу. Это генератор аналогового сигнала. Сделать его в действительности на много проще чем кажется на первый взгляд, но чтоб не загружать эту страницу, я продолжу данную статью на следующей, дальше про генератор читайте ЗДЕСЬ
