Ученье-свет!   Если вы попали на эту страницу случайно, не прочитав предыдущей, то зайдите СЮДА и прочитайте, а если вам нужно узнать конкретно как сделать генератор аналогового сигнала для диагностики телефонных линий, то читаем дальше:

  И так, нам нужно вызвонить нормальную, не поврежденную пару проводов в телефонном кабеле для проводки телефонной линии. Можно конечно пустить телефонный сигнал от телефонной станции и прослушать его с другой стороны, но что делать если рядом подключены еще такие же абоненты, и пары на КРТ не совпадают? А если нужно провести линию в которой ответа телефонной станции нету, например в случае подключения экстренных номеров: «101», «102», «103» и так далее, или вызвонить пару проводов в телефонном кабеле для проводки сигнализации? Тут вам очень даже пригодится аналоговый генератор, сигнал от которого вы сможете прослушать на другом конце кабеля и, тем самым, прозвонить ту или иную пару.

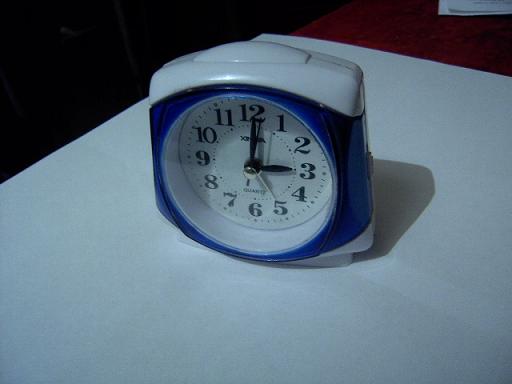

  Так вот, для изготовления такого генератора я посоветую не заморачиваться сложными схемами, а купить обычные электронные китайские часы:

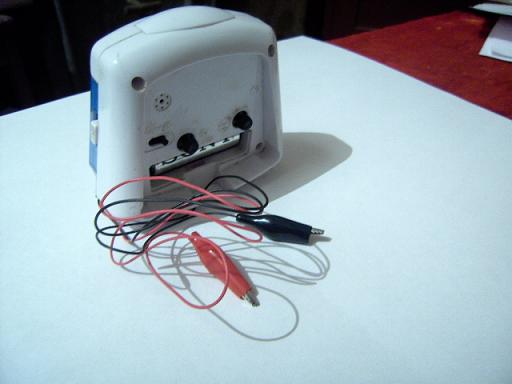

  Да-да, именно, обычные настольные часы с будильником. С них получится хороший генератор сигнал от которого не возможно спутать не с каким другим. Кроме того, вы не испортите данные часы, а поставите в своем кабинетике и будете по ним смотреть сколько времени вам осталось до окончания «тяжелого» рабочего дня. Посмотрите на следующую картинку, здесь обратная сторона этих часов на которой видно два провода, выходящие из них и оконеченные крокодильчиками:

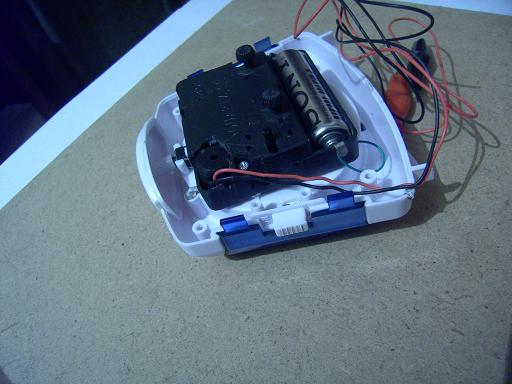

  Как же сделать так чтоб не испортить данные часы и одновременно, в случае надобности, использовать их в качестве аналогового генератора? Очень просто, вскрываем заднюю крышку и в районе динамика-пищалки аккуратно вырезаем кусочек корпуса. Не вздумайте вскрывать корпус полностью, хрупкая китайская конструкция распадется так, что потом не соберете! Смотрим на следующий рисунок:


  Здесь вы видите, что часть корпуса в районе динамика вскрыта (взломана) и, параллельно к динамику, припаяны провода. Все делаем аккуратно! Дальше собираем часы и все, наш генератор готов к работе. Правда выгодное предложение, вы не теряете часы и одновременно делаете с них генератор аналогового сигнала? Для включения динамика-пищалки вам нужно просто включить будильник и перевести стрелку в нужное положение. Все просто, динамик будет работать на протяжении примерно одного часа с момента включения, и этого времени нам вполне достаточно для прозвона любой линии. Если у вас есть поломанные часы с рабочей пищалкой, то можете просто извлечь с них сам электронный механизм и сделать генератор отдельно.
  Ну вот, все идеально и просто, успехов вам и удачи!
